总结

moveTo、 setLastPoint、 lineTo 和 close

• lineTo 从前一个操作的点到下一个点画一条线
• movteTo与setLastPoint

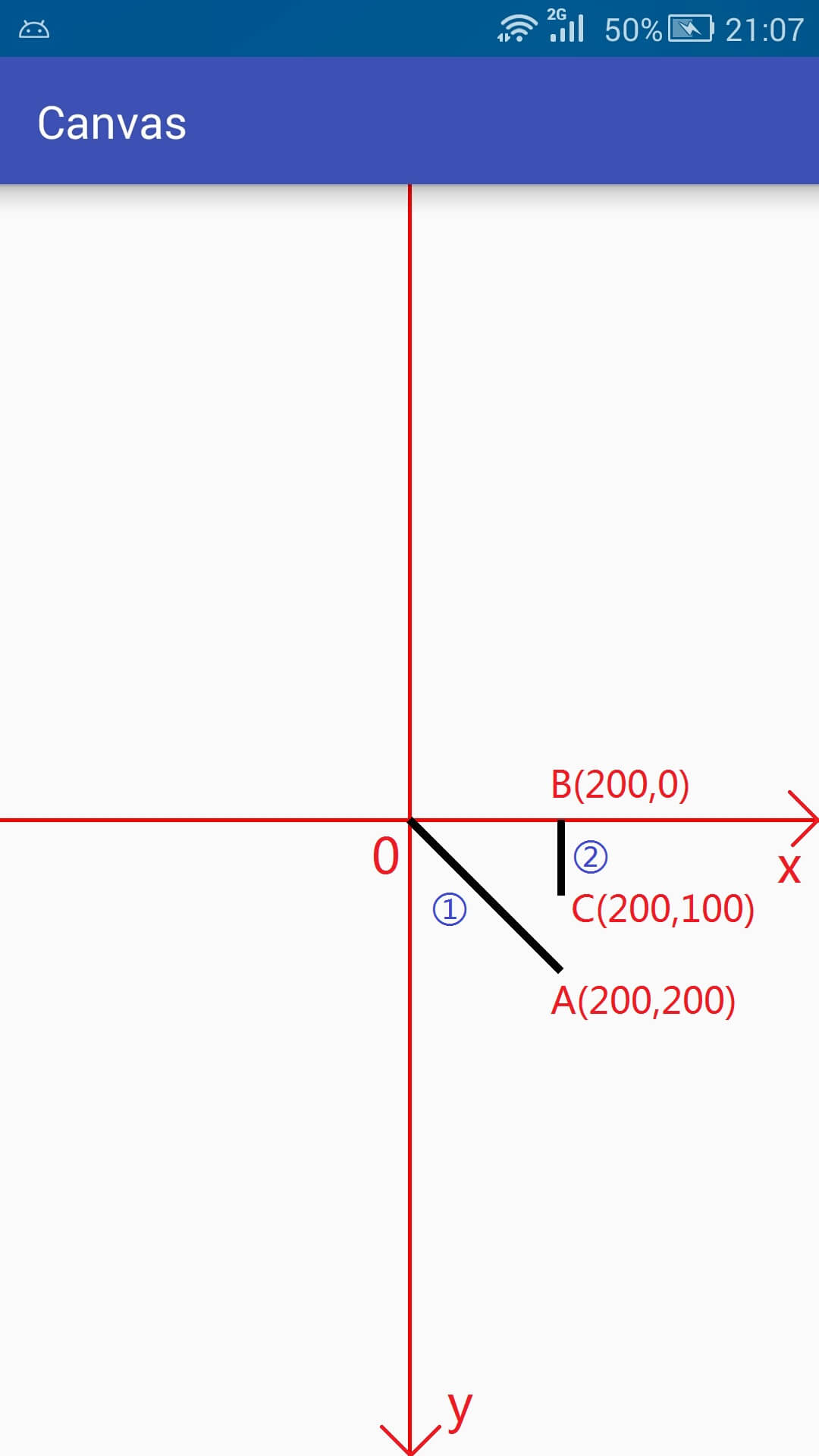

• moveTo示例

• moveTo绝对坐标，rMoveTo相对坐标

canvas.translate(mWidth / 2, mHeight / 2);  // 移动坐标系到屏幕中心
Path path = new Path();                     // 创建Path
path.lineTo(200, 200);                      // lineTo
path.moveTo(200,100);                       // moveTo
path.lineTo(200,0);                         // lineTo
canvas.drawPath(path, mPaint);

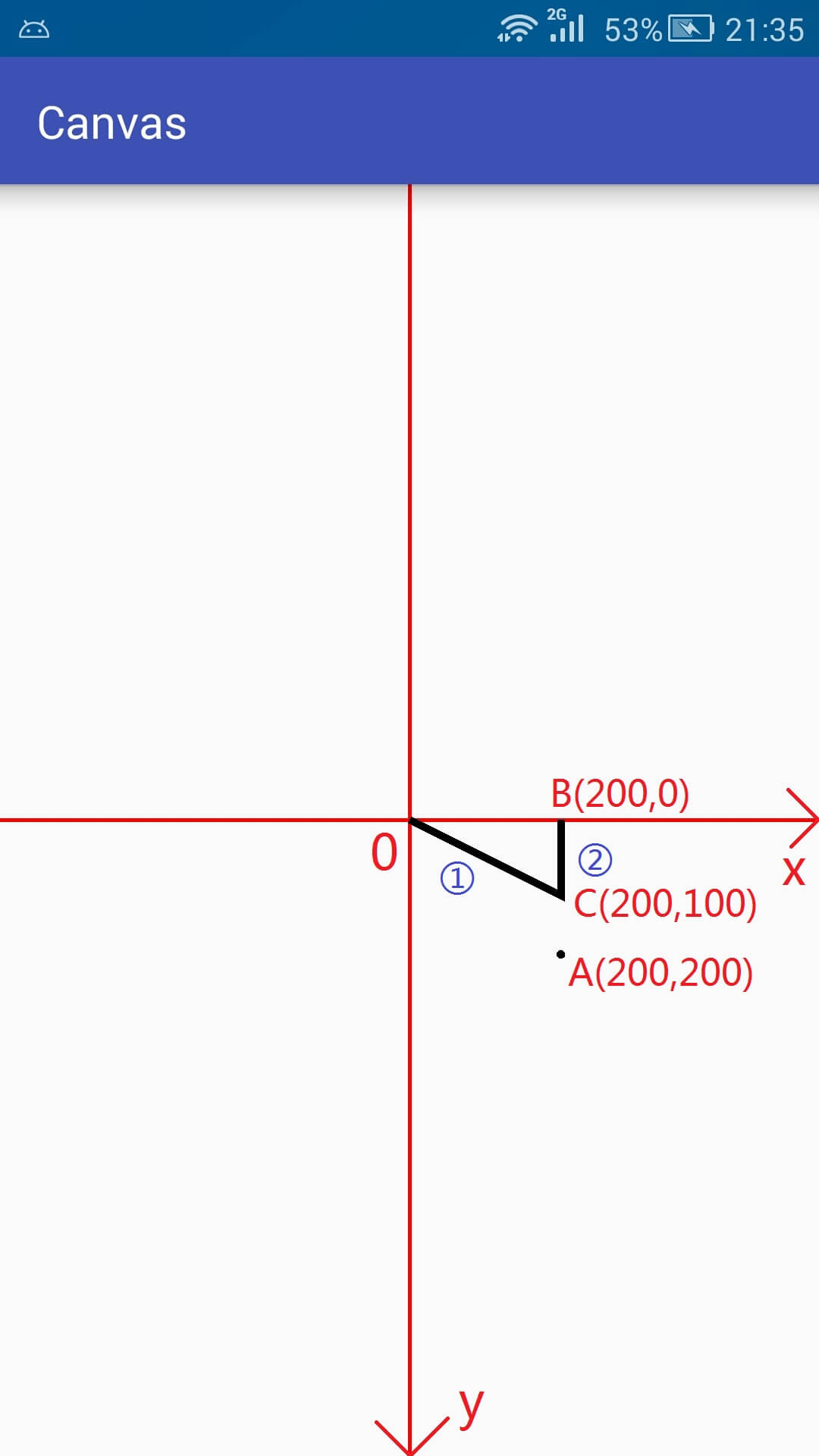

• setLastPoint

canvas.translate(mWidth / 2, mHeight / 2);  // 移动坐标系到屏幕中心
Path path = new Path();                     // 创建Path
path.lineTo(200, 200);                      // lineTo
path.setLastPoint(200,100);                 // setLastPoint
path.lineTo(200,0);                         // lineTo
canvas.drawPath(path, mPaint);

• close方法用于连接当前最后一个点和最初的一个点，最终形成一个封闭的图形。
• 不是所有的子图形都需要使用 close() 来封闭。当需要填充图形时（即 Paint.Style 为 FILL 或 FILL_AND_STROKE），Path 会自动封闭子图形

  paint.setStyle(Style.FILL);
  path.moveTo(100, 100);
  path.lineTo(200, 100);
  path.lineTo(150, 150);

addXxx与arcTo

基本形状

// 圆形
public void addCircle (float x, float y, float radius, Path.Direction dir)
// 椭圆
public void addOval (RectF oval, Path.Direction dir)
// 矩形
public void addRect (float left, float top, float right, float bottom, Path.Direction dir)
public void addRect (RectF rect, Path.Direction dir)
// 圆角矩形
public void addRoundRect (RectF rect, float[] radii, Path.Direction dir)
public void addRoundRect (RectF rect, float rx, float ry, Path.Direction dir)

• Path.Direction： CW，顺时针，CCW 逆时针
• Path.Direction有两个作用，一个是在添加图形时确定闭合顺序(各个点的记录顺序)，另一个是对图形的渲染结果有影响(是判断图形渲染的重要条件)

canvas.translate(mWidth / 2, mHeight / 2);  // 移动坐标系到屏幕中心
Path path = new Path();
path.addRect(-200,-200,200,200, Path.Direction.CW);
path.setLastPoint(-300,300);                // <-- 重置最后一个点的位置
canvas.drawPath(path,mPaint);
// 由于是顺时针，保存实际上是A-B-C-D，所以setLastPoint替换的是D

canvas.translate(mWidth / 2, mHeight / 2);  // 移动坐标系到屏幕中心
Path path = new Path();

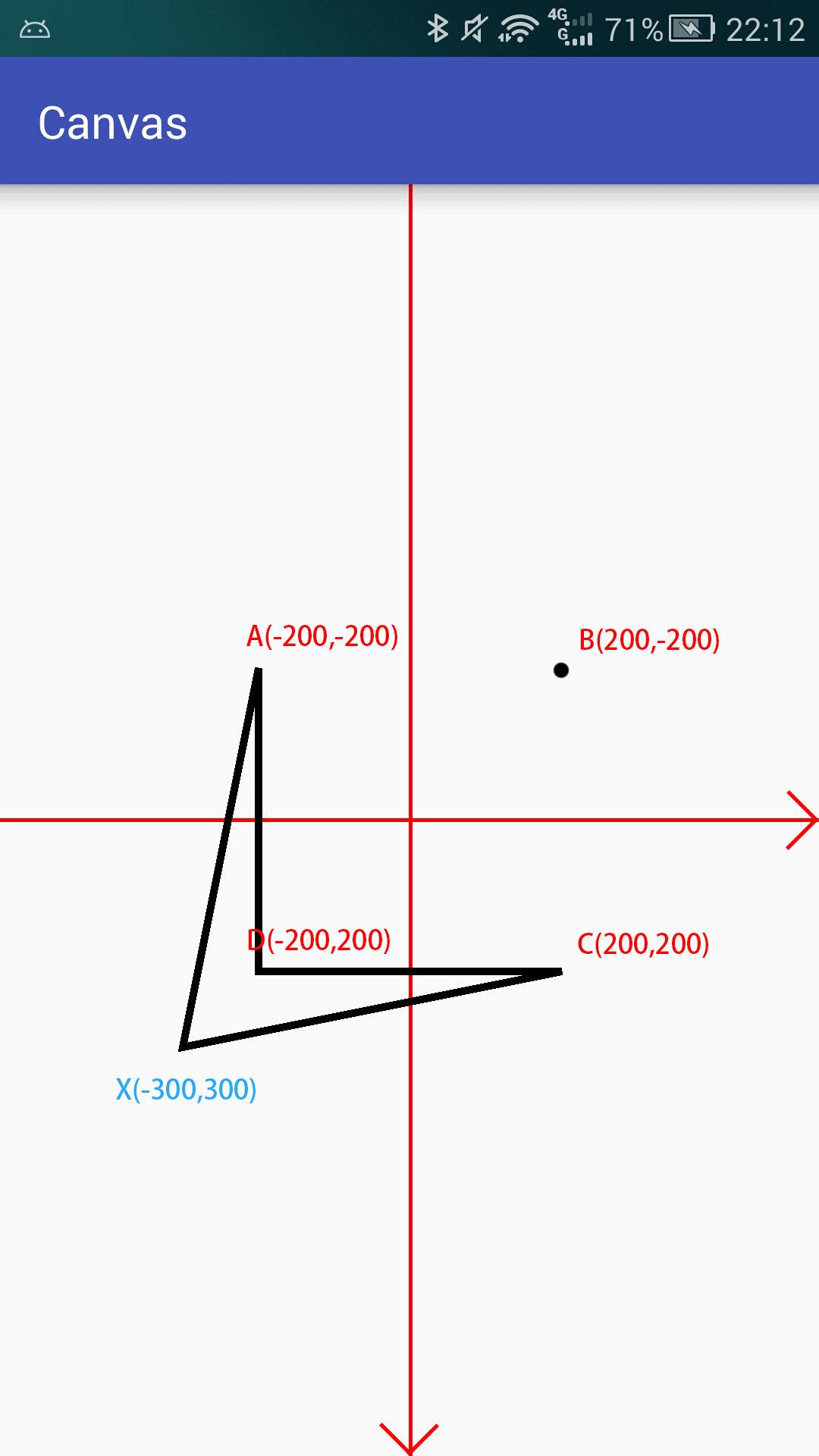

path.addRect(-200,-200,200,200, Path.Direction.CCW);
path.setLastPoint(-300,300);                // <-- 重置最后一个点的位置
canvas.drawPath(path,mPaint);
// 由于是逆时针，保存实际上是A-D-C-B，所以setLastPoint替换的是B

addPath

// 将两个Path合并
public void addPath (Path src)
// 将Path src 平移后合并
public void addPath (Path src, float dx, float dy)
// 将Path src 经过matrix变换后合并
public void addPath (Path src, Matrix matrix)

addArc与arcTo

// addArc
public void addArc (RectF oval, float startAngle, float sweepAngle)
// arcTo
public void arcTo (RectF oval, float startAngle, float sweepAngle)
public void arcTo (RectF oval, float startAngle, float sweepAngle, boolean forceMoveTo)

• sweepAngle取值范围是 [-360, 360),当 >= 360 或者 < -360 时将不会绘制任何内容
• addArc() 只是一个直接使用了 forceMoveTo = true 的简化版 arcTo()

贝塞尔曲线

// 二阶贝塞尔曲线
// 其中开始点为上次最后一个点
// 结束为(x2, y2)
// 控制点为(x1,y1)
public void quadTo(float x1, float y1, float x2, float y2)
public void rQuadTo(float dx1, float dy1, float dx2, float dy2)


// 三阶贝塞尔曲线
// 开始点为最后一个点
// 终点为（x3,y3）
// 两个控制点为（x1,y1） (x2,y2)
public void cubicTo(float x1, float y1, float x2, float y2,
                        float x3, float y3)
public void rCubicTo(float x1, float y1, float x2, float y2,
                        float x3, float y3)

• 贝塞尔曲线扫盲

二阶贝塞尔曲线

• 开始点A,终点C，控制点B，连接AB，BC
• 在AB上找一点D，BC上找一点E，使得AD:AB=BE:BC
• 连接DE，在DE上找一点F，使得DF:DE=AD:AB=BE:BC
• 从开始移动点D生成曲线

三阶贝塞尔曲线

• 与二阶类似
• AE:AB = BF:BC=CG:CD=EH:EF=FI:FG=HJ:HI
• 其中I就是曲线上的一点

FillType

public void setFillType(FillType ft)

public enum FillType {
  // these must match the values in SkPath.h
  /**
  * Specifies that "inside" is computed by a non-zero sum of signed
  * edge crossings.
  */
  WINDING(0),
  /**
  * Specifies that "inside" is computed by an odd number of edge
  * crossings.
  */
  EVEN_ODD(1),
  /**
  * Same as {@link #WINDING}, but draws outside of the path, rather than inside.
  */
  INVERSE_WINDING (2),
  /**
  * Same as {@link #EVEN_ODD}, but draws outside of the path, rather than inside.
  */
  INVERSE_EVEN_ODD(3);

  FillType(int ni) {
    nativeInt = ni;
  }

  final int nativeInt;
}

• 都是针对封密图形
• EVEN_ODD表示奇偶规则，而INVERSE_EVEN_ODD表示奇偶规则的反色版本
• WINDING表示非零环绕数规则，而INVERSE_WINDING表示对应的反色版本

奇偶规则

• 奇数表示在图形内，偶数表示在图形外
• 从任意位置p作一条射线， 若与该射线相交的图形边的数目为奇数，则p是图形内部点，否则是外部点。

• P1: 从P1发出一条射线，发现图形与该射线相交边数为0，偶数，故P1点在图形外部。
• P2: 从P2发出一条射线，发现图形与该射线相交边数为1，奇数，故P2点在图形内部。
• P3: 从P3发出一条射线，发现图形与该射线相交边数为2，偶数，故P3点在图形外部。

非零环绕数规则

• 首先，它需要你图形中的所有线条都是有绘制方向的(Path.Direction指定)
• 若环绕数为0表示在图形外，非零表示在图形内
• 然后，同样是从平面中的点向任意方向射出一条射线，但计算规则不一样：以 0 为初始值，对于射线和图形的所有交点，遇到每个顺时针的交点（图形从射线的左边向右穿过）把结果加 1，遇到每个逆时针的交点（图形从射线的右边向左穿过）把结果减 1，最终把所有的交点都算上，得到的结果如果不是 0，则认为这个点在图形内部，是要被涂色的区域；如果是 0，则认为这个点在图形外部，是不被涂色的区域。

布尔操作

// op操作成功，返回true,否则返回false
public boolean op(Path path, Op op)
public boolean op(Path path1, Path path2, Op op)

// 对 path1 和 path2 执行布尔运算，运算方式由第二个参数指定，运算结果存入到path1中。
path1.op(path2, Path.Op.DIFFERENCE);

// 对 path1 和 path2 执行布尔运算，运算方式由第三个参数指定，运算结果存入到path3中。
path3.op(path1, path2, Path.Op.DIFFERENCE)

• 布尔操作是两个Path之间的运算，主要作用是用一些简单的图形通过一些规则合成一些相对比较复杂，或难以直接得到的图

DIFFERENCE

• 差集
• Path1中减去Path2后剩下的部分

REVERSE_DIFFERENCE

• 差集
• Path2中减去Path1后剩下的部分

INTERSECT

• 交集
• Path1与Path2相交的部分

UNION

• 并集
• 包含全部Path1和Path2

XOR

• 异或
• 包含Path1与Path2但不包括两者相交的部分

重置路径

public void reset() {
  isSimplePath = true;
  mLastDirection = null;
  if (rects != null) rects.setEmpty();
  // We promised not to change this, so preserve it around the native
  // call, which does now reset fill type.
  final FillType fillType = getFillType();
  nReset(mNativePath);
  setFillType(fillType);
}

public void rewind() {
  isSimplePath = true;
  mLastDirection = null;
  if (rects != null) rects.setEmpty();
  nRewind(mNativePath);
}

其它函数

// 判断path中是否包含内容
public boolean isEmpty ()

// 判断path是否是一个矩形，如果是一个矩形的话，会将矩形的信息存放进参数rect中
public boolean isRect (RectF rect)

// 将新的path赋值到现有path
public void set (Path src)

// 就是对path进行一段平移，它和Canvas中的translate作用很像，
// 但Canvas作用于整个画布，而path的offset只作用于当前path
// dst不为空,将当前path平移后的状态存入dst中，不会影响当前path
// dst为空(null),平移将作用于当前path，相当于第一种方法
public void offset (float dx, float dy)
public void offset (float dx, float dy, Path dst)

// 这个方法主要作用是计算Path所占用的空间以及所在位置,测量结果会放入这个矩形bounds
void computeBounds (RectF bounds, boolean exact)
